參數

測試條件

最小

典型

最大

單位

工作電壓范圍

2.4

3.3

3.6

V

工作溫度范圍

-40

25

85

℃

工作頻率范圍

CH5

6489.6

MHz

CH9

7987.2

MHz

數據速率

850k

6.8M

bps

電 流 消 耗

休眠電流

<1

uA

常接收電流

72

mA

常發射電流（數據包）

67

mA

測距電流

平均電流

21

mA

峰值電流

72

mA

發 射 參 數

發射功率

@VCC=3.3V

-30

0

dBm

發射帶寬（BW)

499.2

MHz

接 收 參 數

接收靈敏度

@850Kbps

-100

dBm

@6.8Mbps

-94

dBm

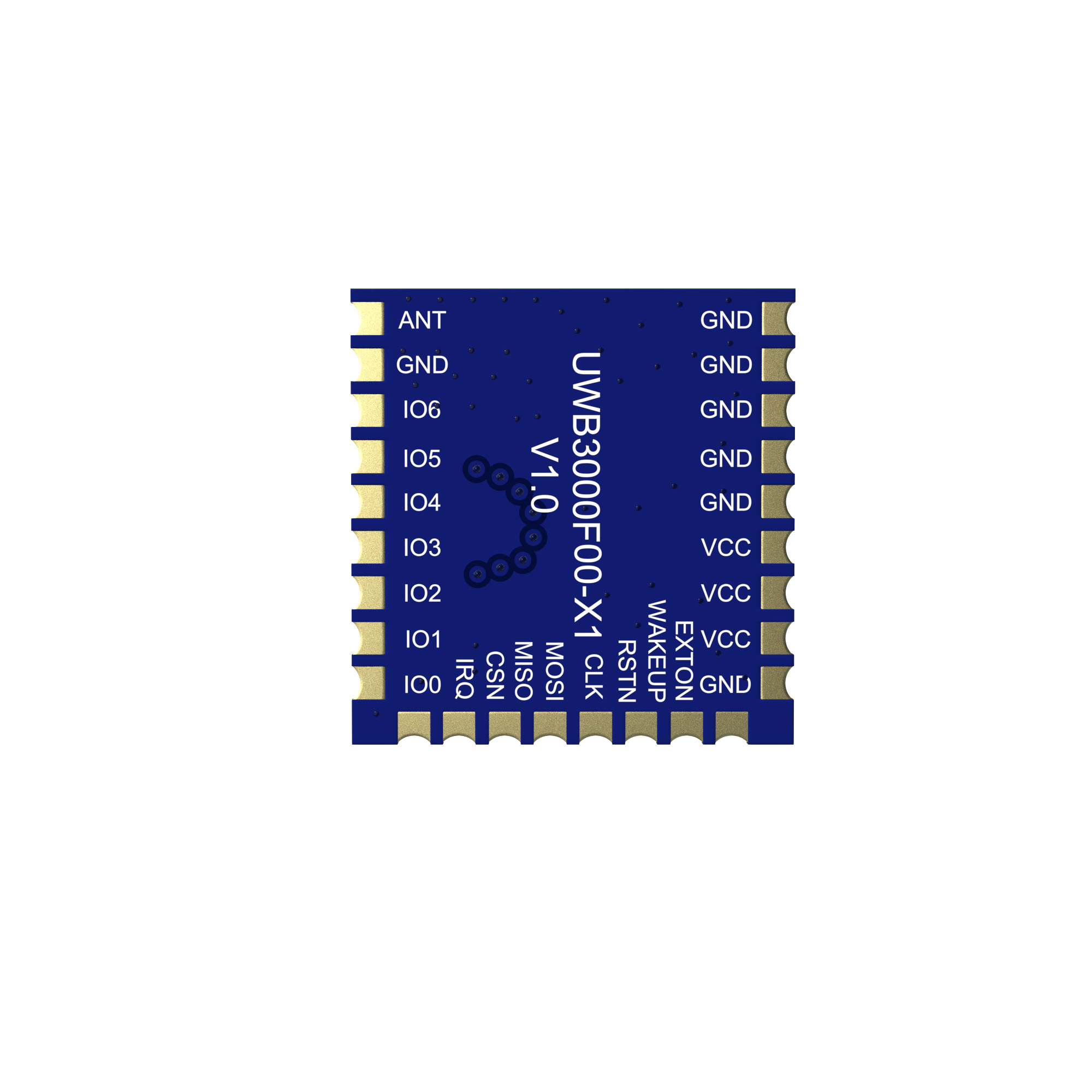

腳位編號

引腳定義

I/O

描  述

1

EXTON

DO

外部設備啟用。 在喚醒過程中置位并保持活動狀態，直到設備進入睡眠模式。 可用于控制外部 DC-DC 轉換器或設備處于睡眠模式時不需要的其他電路，以最大程度地降低功耗。有關更多詳細信息，請參考 DW3000 數據表。

2

WAKEUP

DI

當置為有效高電平狀態時，WAKEUP 引腳將 DW3000 從休眠或DEEPSLEEP 狀態帶入工作模式。 如果未使用，則該引腳可以接地。

3

NRSTn

DIO

復位引腳。 低電平有效輸出。 可以通過外部開漏驅動器拉低 以復位

4

CLK

DI

SPI 時鐘

5

MOSI

DI

SPI 數據輸入

6

MISO

DO

SPI 數據輸出

7

CSN

DI

SPI 芯片選擇。 這是一個低電平有效的使能輸入。 SPICSn 上從高到低的跳變表示新的 SPI 事務開始。 SPICSn 還可以用作喚醒信號，使 DW3000 退出睡眠或睡眠狀態。

8

IRQ

DI

從 DWM3000 到主機處理器的中斷請求輸出。 默認情況下，IRQ是高電平有效輸出，但是如果需要，可以將其配置為低電平有效。 為了在 SLEEP 和 DEEPSLEEP 模式下正確運行，應將其配置為高電平有效運行。 該引腳將在休眠和 DEEPSLEEP 狀態下浮動，除非將其拉低，否則可能導致偽中斷。 當不使用 IRQ功能時，可以將該引腳重新配置為通用 I / O 線 GPIO8。

9

GPIO0

DIO

通用I/O引腳，具體見芯片規格書。

10

GPIO1

DIO

通用I/O引腳，具體見芯片規格書。

11

GPIO2

DIO

通用I/O引腳，具體見芯片規格書。

12

GPIO3

DIO

通用I/O引腳，具體見芯片規格書。

13

GPIO4

DIO

通用I/O引腳，具體見芯片規格書。

14

GPIO5

DIO

通用I/O引腳，具體見芯片規格書。

15

GPIO6

DIO

通用I/O引腳，具體見芯片規格書。

16,18,19,20,21,22,26

GND

接電源負極

17

ANT

外接50歐天線

23,24,25

VCC

接電源正極(2.4-3.6v)
