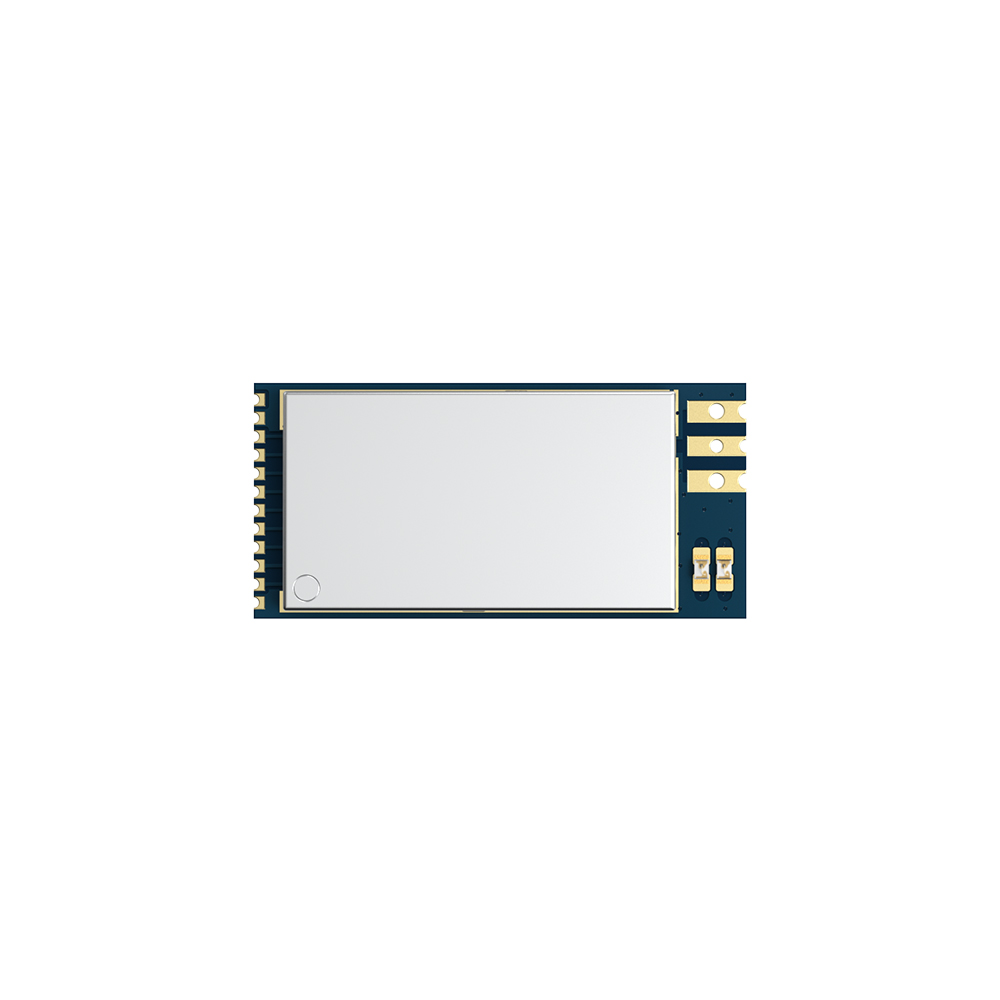

UWB650：1KM通信距離UWB模塊 透明傳輸 高精度雙向測距 室內定位 AES128無線加密 UWB無線轉TTL

UWB650模塊是思為無線推出的一款基于UWB（Ultra Wide Band，超寬帶）技術的無線通訊模塊，遵循IEEE 802.15.4-2020 Standard協議。UWB650模塊基于Qorvo DW3000 UWB芯片設計，集成高性能射頻功放、MCU及通用IO接口，并包含ESD保護器件。UWB650模塊將UWB技術應用中的數據通訊、測距、定位功能集于一身，通過串口實現遠程通信、精準測距/定位及硬件控制功能。

。

聯系我們

分享產品：

規格書&附件下載

產品規格書：UWB650 串口測距通信定位模塊V2.1.pdf

其它附件：UWB650使用說明（PC軟件）.zip

其它附件：UWBTools_PC 舊版 V1.1.zip

產品規格書：UWB650_package.zip

性能參數
特點&應用
內部框圖
典型應用電路
腳位定義
機械尺寸
產品相關

參數

備注

最小

典型

最大

單位

工作電壓范圍



3.0

4.2

5.5

V

工作溫度范圍



-20

25

60

℃

工作頻率范圍

CH5



6489.6



MHz

數據速率



850k



6.8M

bps

電 流 消 耗

休眠電流





<2.3



mA

發射電流1

Continues Frame mode



300



mA

接收電流





100



mA

偵聽接收電流

Low-Power SNIFF mode



65



mA

待機電流

關閉接收且不發送數據



27



mA

發 射 參 數

發射功率

@VCC=5.0V

-5



27

dBm

發射帶寬（BW)





499.2



MHz

接 收 參 數

接收靈敏度

@850Kbps



-100



dBm

@6.8Mbps



-94



dBm

產品特點

  • 遵循IEEE 802.15.4-2020 Standard UWB以及通訊協議
  • 支持UWB Channel 5（6489.6MHz）
  • 支持8Mbps和850Kbps空中數據速率
  • 多檔發射功率調節，最大發射功率5w
  • 支持 0-1023 字節數據幀長度
  • 1Km超遠距離數據通訊
  • 支持雙向測距 SS-TWR 和 DS-TWR 及定位方案
  • 測距精度小于±10cm
  • 支持多標簽定位。精確的定位計算
  • 靜電保護功能（ESD）

應用領域

  • 大型工業生產人員定位
  • 各種室內定位的場合
  • 煤礦井下定位
  • 醫院醫護人員定位

UWB模塊內部框圖

UWB650模塊典型應用電路

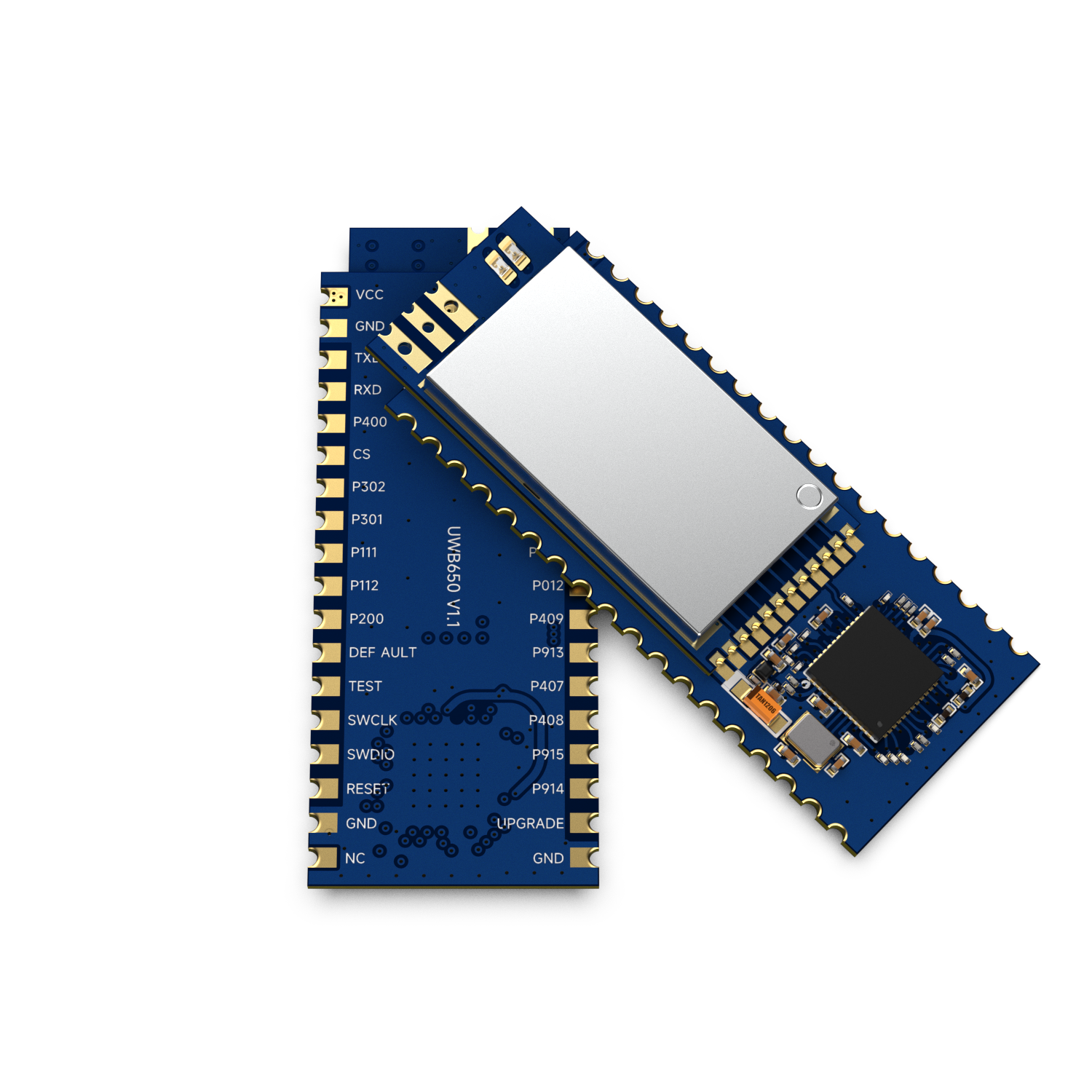

UWB模塊UWB650引腳定義

腳位編號

引腳定義

I/O

電平標準

描  述

1

NC







2,17,19,36

GND

-



接電源地

3

RESET

I

0-3.3V

模塊復位腳，正常高電平，拉低復位

4

Reserved



0-3.3V

懸空

5

Reserved



0-3.3V

懸空

6

TEST

I

0-3.3V

保留

7

DEFAULT

I

0-3.3V

內部上拉，工作狀態下持續拉低10s左右強制重啟并恢復出廠設置

8

P200

I/O

0-3.3V

內接單片機IO，可擴展應用

9

P112

I/O

0-3.3V

內接單片機IO，可擴展應用

10

P111

I/O

0-3.3V

內接單片機IO，可擴展應用

11

P301

I/O

0-3.3V

內接單片機IO，可擴展應用

12

P302

I/O

0-3.3V

內接單片機IO，可擴展應用

13

CS

I

0-3.3V

休眠腳，內部上拉，外部施加低電平時進入休眠

14

P400

I/O

0-3.3V

內接單片機IO，可擴展應用

15

RXD

I

0-3.3V

串口數據輸入腳，外接設備的TXD引腳

16

TXD

O

0-3.3V

串口數據輸出腳，外接設備的RXD引腳

18

VCC

-

3.0-5.5V

外接電源正極

20

P500

I/O

0-3.3V

內接單片機IO，可擴展應用

21

TXOK

O

0-3.3V

僅數傳模式使用，默認低電平。數據發送完畢后輸出高電平

22

RXOK

O

0-3.3V

僅數傳模式使用，默認低電平。模塊接收到數據到串口輸出完畢

這段時間內一直輸出高電平

23

P011

I/O

0-3.3V

內接單片機IO，可擴展應用

24

P010

I/O

0-3.3V

內接單片機IO，可擴展應用

25

P002

I/O

0-3.3V

內接單片機IO，可擴展應用

26

P001

I/O

0-3.3V

內接單片機IO，可擴展應用

27

P000

I/O

0-3.3V

內接單片機IO，可擴展應用

28

P012

I/O

0-3.3V

內接單片機IO，可擴展應用

29

P409

I/O

0-3.3V

內接單片機IO，可擴展應用

30

P913

I/O

0-3.3V

內接單片機IO，可擴展應用

31

P407

I/O

0-3.3V

內接單片機IO，可擴展應用

32

P408

I/O

0-3.3V

內接單片機IO，可擴展應用

33

P915

I/O

0-3.3V

內接單片機IO，可擴展應用

34

P914

I/O

0-3.3V

內接單片機IO，可擴展應用

35

UPGRADE

I

0-3.3V

內部上拉。外部輸入低電平后復位模塊進入串口升級模式

UWB模塊UWB650模塊尺寸

相關產品推薦
UWB-ZT50天線

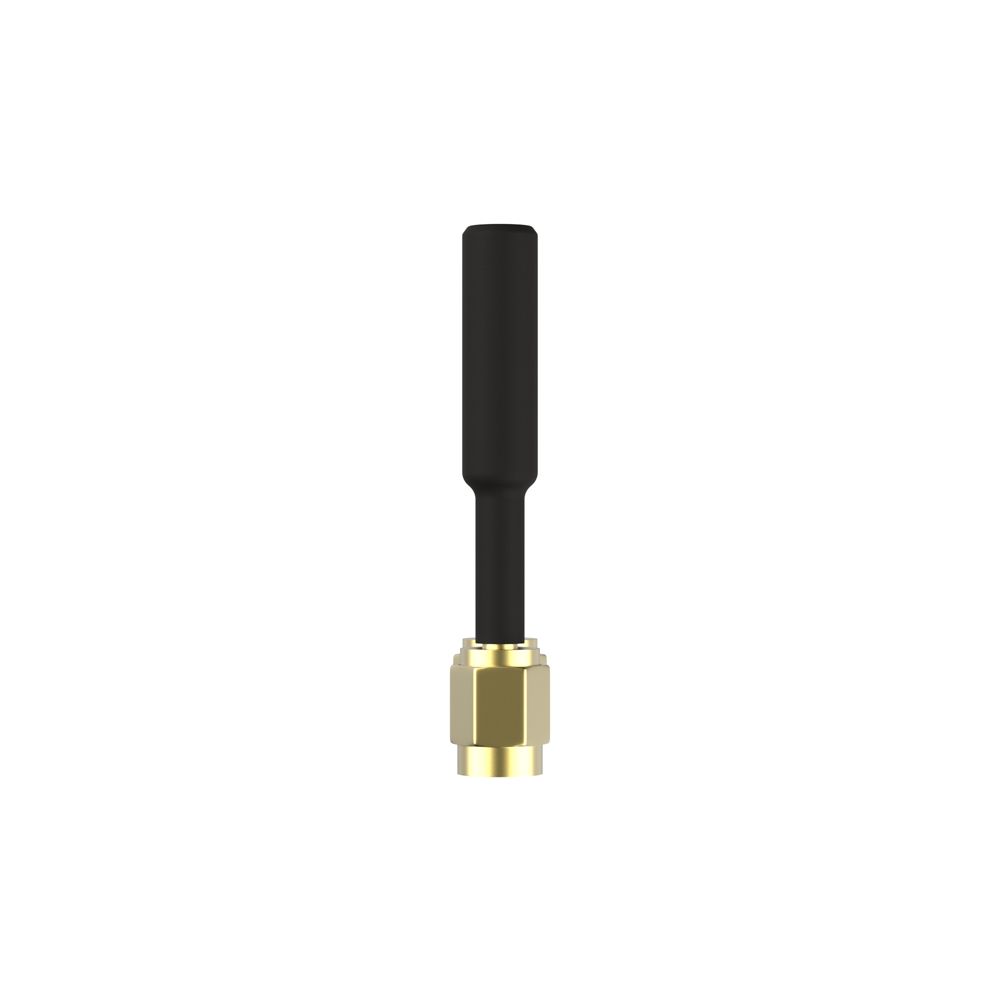

UWB超寬帶 全向棒狀天線 高性能高增益 SMA外置接口 UWB-ZT50
