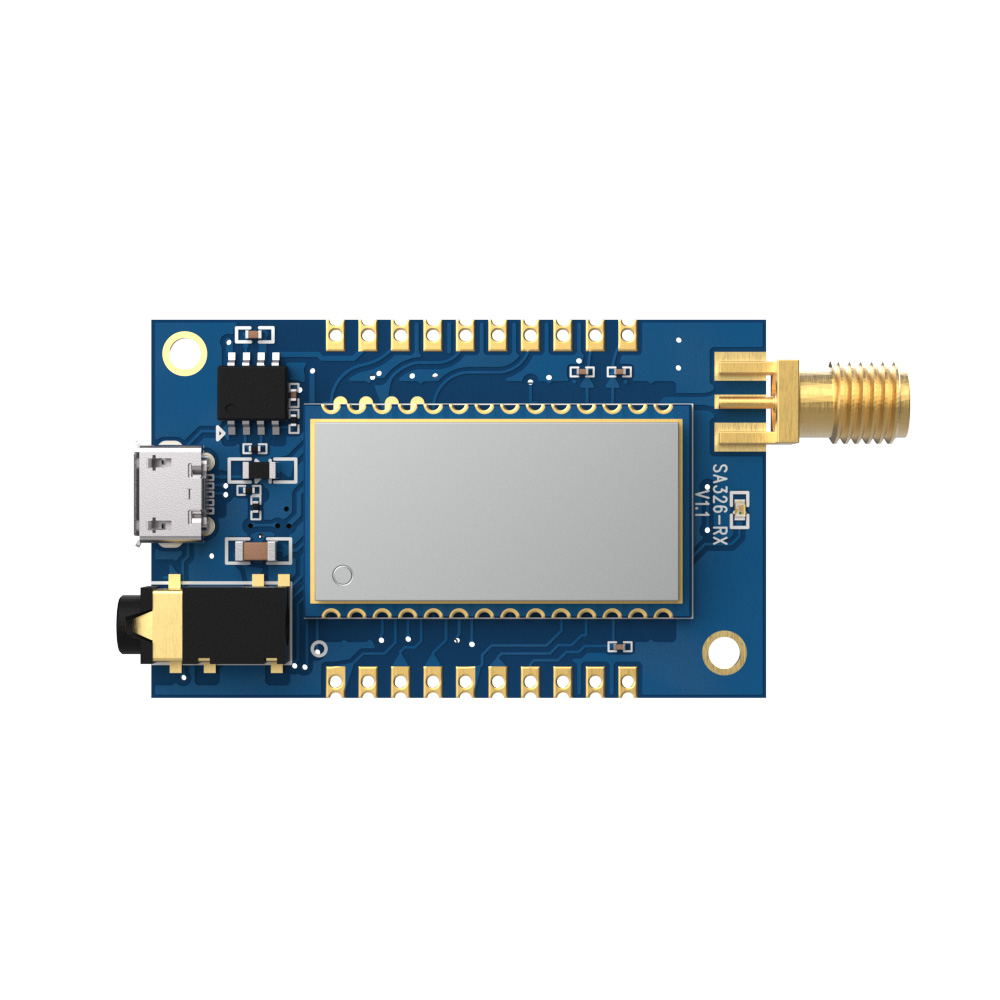

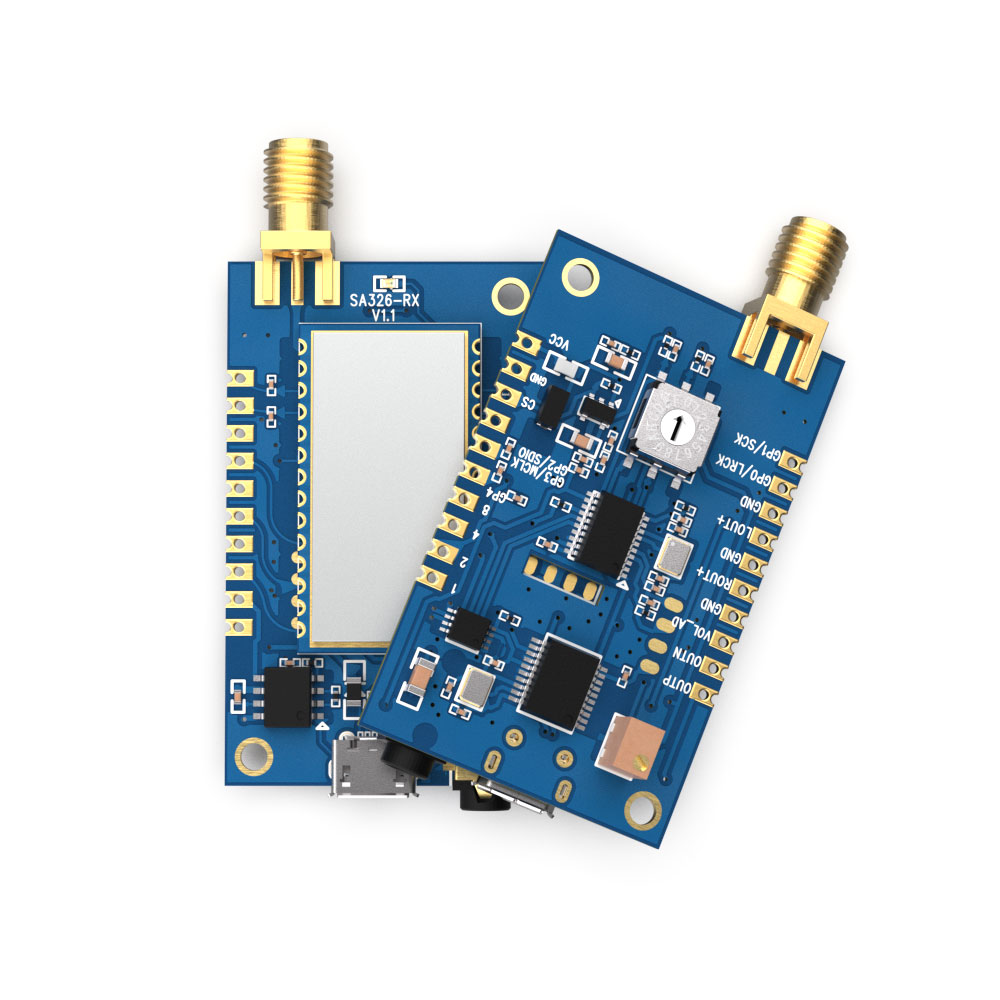

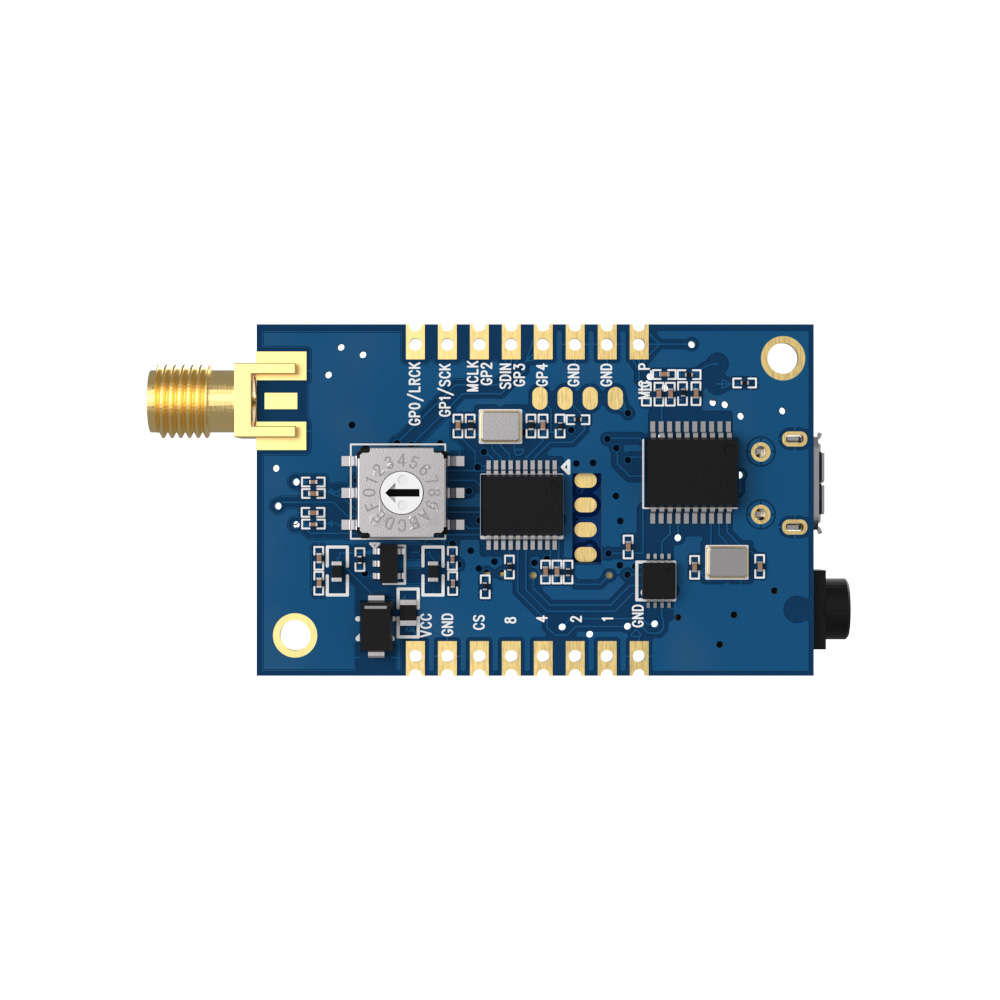

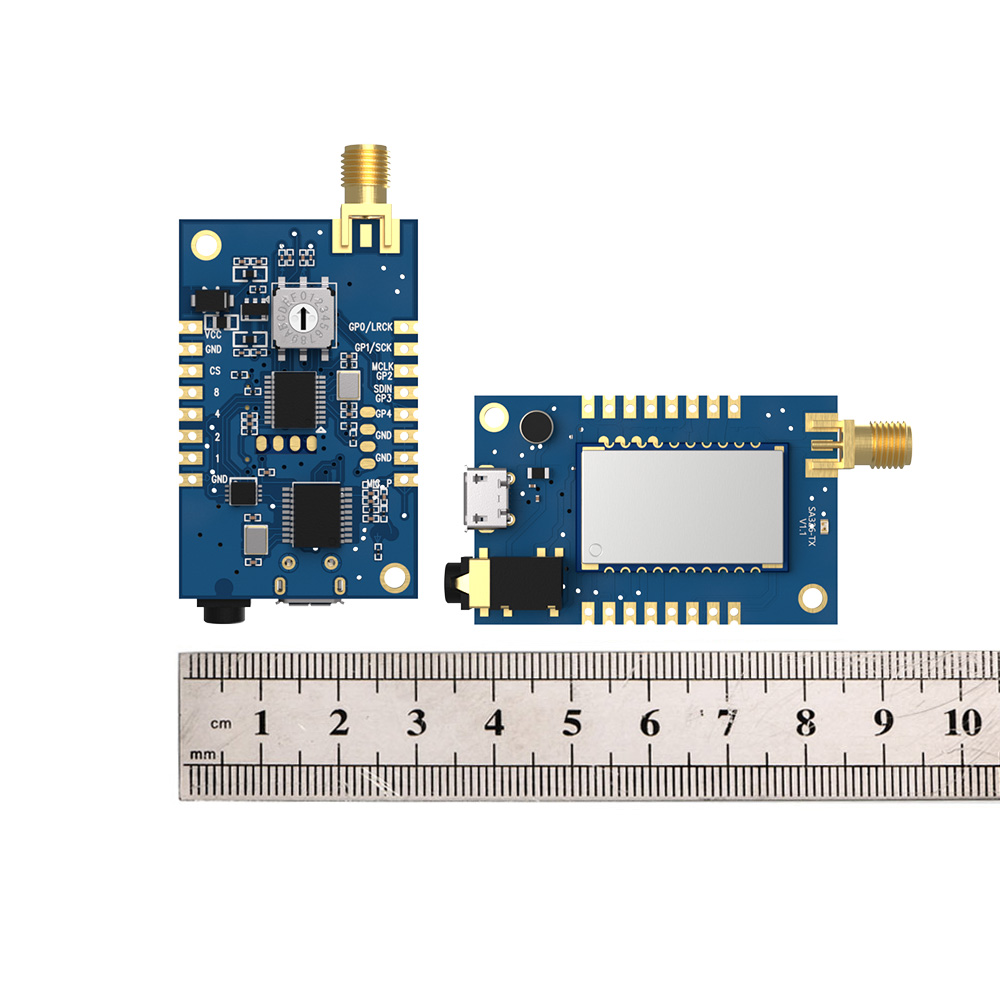

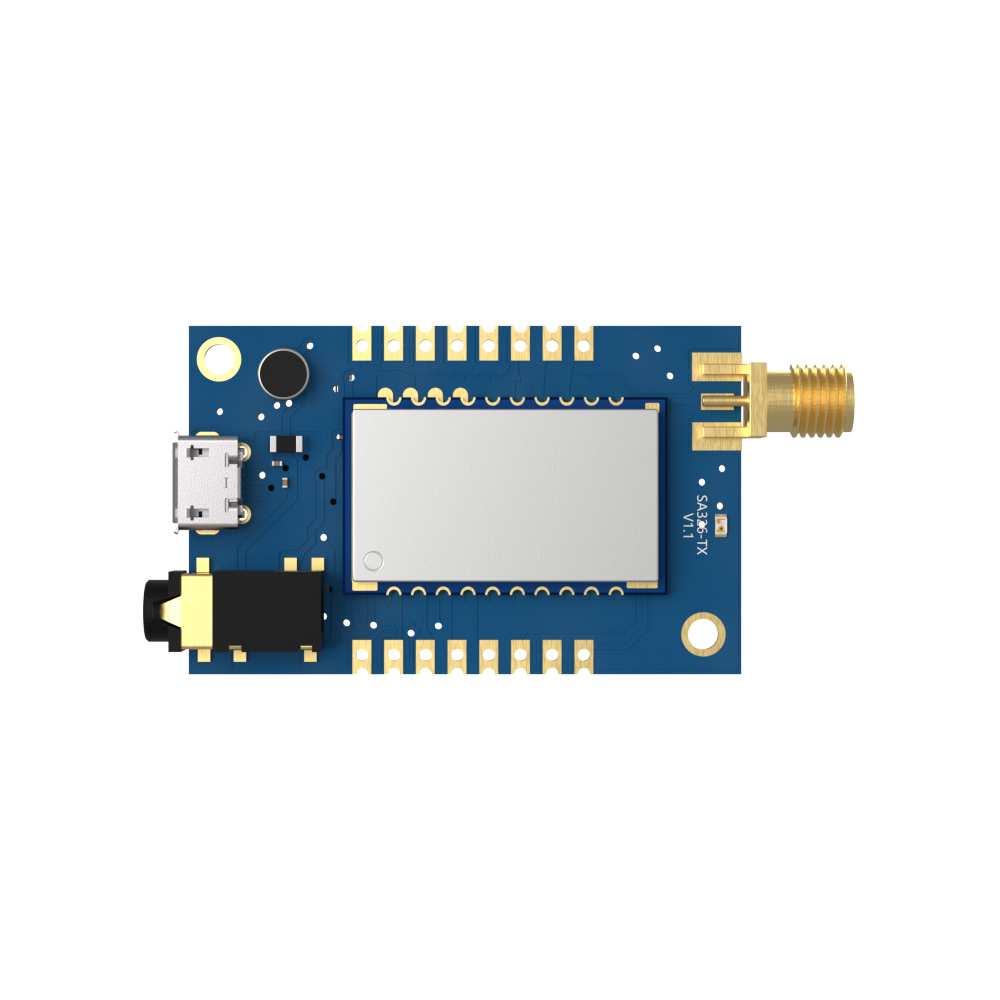

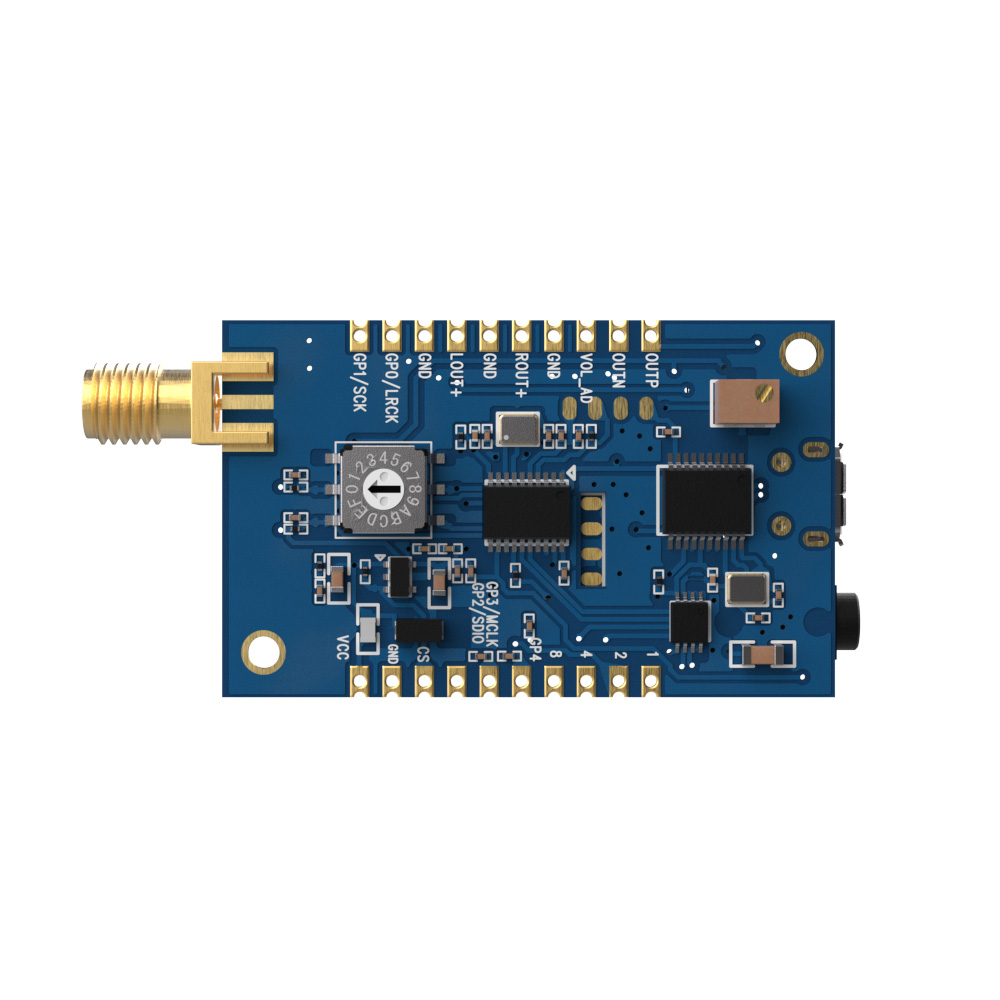

SA326：數字無線音頻收發模塊應用板 高采樣率 低延遲

參數

測試條件

最小

典型

最大

單位

工作電壓范圍

3.3

4.2

5

V

工作溫度范圍

-20

25

60

℃

工作頻率范圍

@UHF

500

980

MHz

@VHF

160

270

MHz

音頻發射接收延時

4

ms

串口波特率

9600

bps

電 流 消 耗

休眠電流（SA326-RX)

<45

uA

休眠電流（SA326F30-TX)

<20

uA

接收電流（SA326-RX)

@VCC=4.2V　

< 140

mA

發射電流（SA326-TX）

不發射時　

< 75

mA

發射時

<120

mA

發射電流（SA326F30-TX）

不發射時@5v　

< 75

mA

發射時@5v,30dBm　

< 700

mA

發 射 參 數

SA626F30-TX 發射功率

@VCC=4.2V

9

10

11

dBm

@VCC=5.0V

29

30

31

dBm

SA326-TX 發射功率

@VCC=4.2V

0

10

dBm

@VCC=5.0V

20

30

dBm

發射帶寬（BW)

300

KHz

鄰道功率比（ACPR）

@600KHZ

-60

dBc

麥克最大輸入電壓

0.3

1.5

Vrms

音頻頻率響應范圍

30

20k

Hz

接 收 參 數

接收靈敏度

-96

dBm

音頻輸出幅度(差分）

400

mVrms

LOUT+,ROUT+驅動電阻

16-32

Ohm

SPKP,SPKN驅動電阻

4-8

Ohm

信噪比（SNR)

@1KHz

86

dB

總諧波失真(THD+N)

@48K采樣率

0.07

%

腳位編號

引腳定義

I/O

電平標準

描  述

1

GND

0

接電源負極

2

1

I

0-3.3V

頻率16通道8421編碼，第1位，默認“1”輸出

3

2

I

0-3.3V

頻率16通道8421編碼，第2位，默認“1”輸出

4

4

I

0-3.3V

頻率16通道8421編碼，第4位，默認“1”輸出

5

8

I

0-3.3V

頻率16通道8421編碼，第8位，默認“1”輸出

6

CS

I/O

0-3.3V

內接LDO的EN，拉低休眠，內部有上拉，默認“1”輸出

7

GND

0

接電源負極

8

VCC

3.3-6V

外接電源正極.(典型值4V)

9

GPIO0

I/O

0-3.3V

內接SA316-TX的GPIO0，用I2S模式時，可配置成LRCK

10

GPIO1

I/O

0-3.3V

內接SA316-TX的GPIO1，用I2S模式時，可配置成SCK

11

GPIO2

I/O

0-3.3V

內接SA316-TX的GPIO2，用I2S模式時，可配置成MCLK

12

GPIO3

I/O

0-3.3V

連接SA316-TX的GPIO3，用I2S模式時可配置成SDIN

13

GPIO4

I/0

0-3.3V

內接音頻芯片的GPIO4

14，15

GND

0

接電源負極

16

MIC_P

I

麥克風輸入正端，（信號小于300mVrms內最佳）
