SA316S：無線音頻收發模塊串口指令 48K采樣率低延遲高保真

SA316系列產品分為發射端模塊SA316S-TX,SA316F30和接收端模塊SA316-RX，該系列方案采用了無線高品質的語音傳輸芯片來設計，它可以支持外部 PCM / IIS 雙模數字音頻接口，同時模塊為客戶提供了標準化的串行接口，使用者可通過串口指令簡單快捷地來設置模塊的收發頻率、聲音大小和咪頭增益等參數，在對音質要求比較高的場合廣泛應用。

聯系我們

規格書&附件下載

產品規格書：SA316S高保真無線音頻模塊 V1.8.pdf

封裝尺寸：SA316-TX SA316-RX package.rar

PC軟件：SA_PRO_V3.5.zip

產品簡介

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

無線音頻模塊SA316的產品簡介

參數	測試條件	最小	典型	最大	單位
工作電壓范圍	@SA316S-TX,SA316S-RX	2.8	3.3	3.6	V
工作電壓范圍	@SA316F30	3.0	4.0	5.0	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍	@UHF	500		540	MHz
		800		890	MHz
		890		980	MHz
	@VHF	160		270	MHz
音頻發射接收延時			4		ms
串口波特率			9600		bps
電流消耗
休眠電流(SA316-RX)			<0.4		mA
休眠電流	SA316S-TX		5	10	uA
休眠電流	SA316F30		<1.6		mA
接收電流（SA316-RX)	@VCC=3.3V		< 115		mA
發射電流（SA316S-TX）	@發射時		< 100		mA
發射電流（SA316S-TX）	@不發射時		<54		mA
發射電流（SA316F30-TX）	@發射時,@5v,30dBm		< 700		mA
發射電流（SA316F30-TX）	@不發射時,5v		<60		mA
發 射參數
輸出功率	@SA316S-TX,VCC=3.3V	9	10	&nbsp11	dBm
輸出功率	@SA316F30-TX,VCC=5.0V	29	30	31	dBm
發射帶寬（BW)			300		KHz
鄰道功率比（ACPR）	@600KHZ		-60		dBc
麥克最大輸入電壓			0.1	1.0	Vrms
音頻頻率響應范圍		30		20k	Hz
接收參數
接收靈敏度			-96		dBm
音頻輸出幅度(差分）			400		mVrms
音頻輸出驅動電阻			600		Ohm
信噪比（SNR)	@1KHz		86		dB
總諧波失真(THD)	@48K采樣率		0.07		%

產品特點

UHF頻段：500MHz/868 MHz/915MHz
可定制450~980 MHz
VHF頻段：160~270 MHz
SA316F30-TX開闊地傳輸距離為1500米
SA316S-TX開闊地傳輸距離為200米
接收靈敏度：-96 dBm
音頻信噪比：86 dB
頻率響應：30 Hz-20 KHz
從麥克風輸入到音頻輸出延遲小于 3ms
數字調制方式：pi/4 DQPSK；
占用帶寬：<300 KHz；
傳輸速率 204.8 Ksps
采樣率：48 KHz

應用領域

有線音箱變無線音箱
無線話筒
無線耳機
高品質無線音頻傳輸

模擬輸入模擬輸出應用電路

SA316S模擬輸入模擬輸出應用電路

模擬輸入模擬輸出應用電路

IIS輸入輸出應用電路

IIS輸入輸出應用電路

SA316S-TX

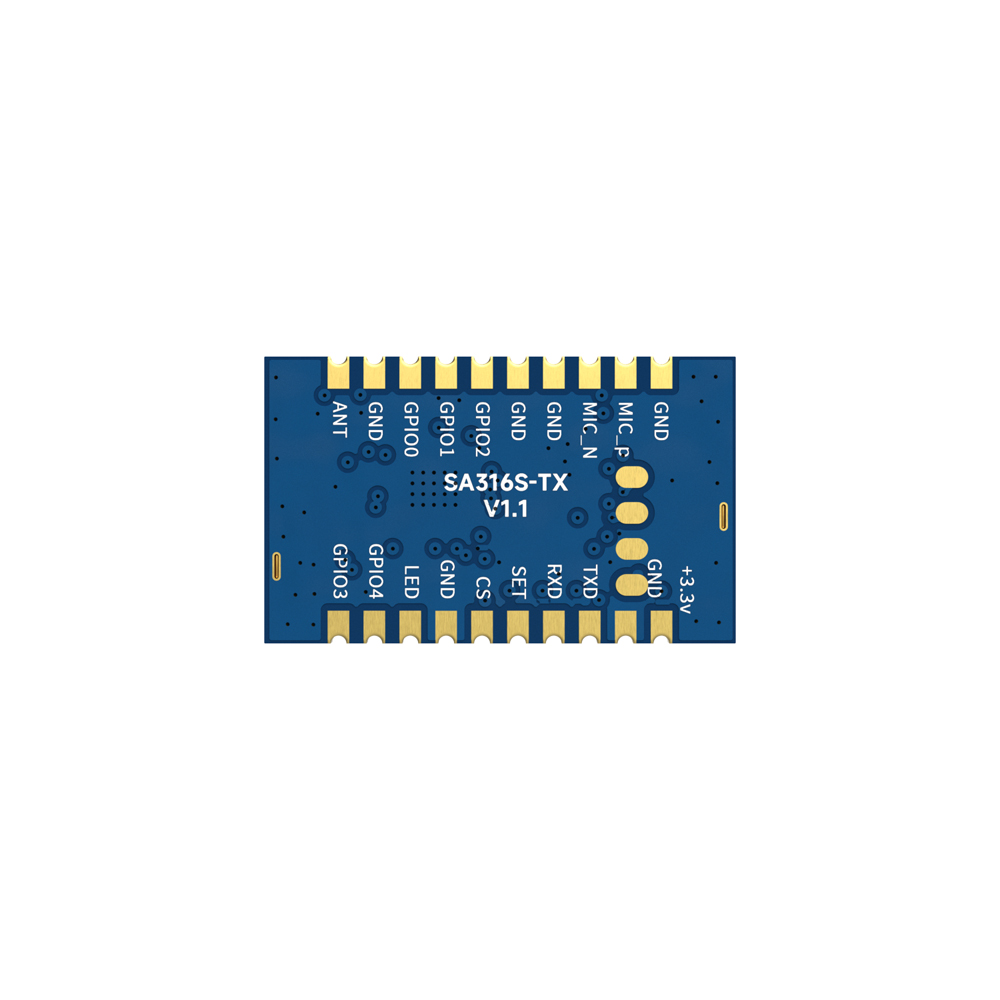

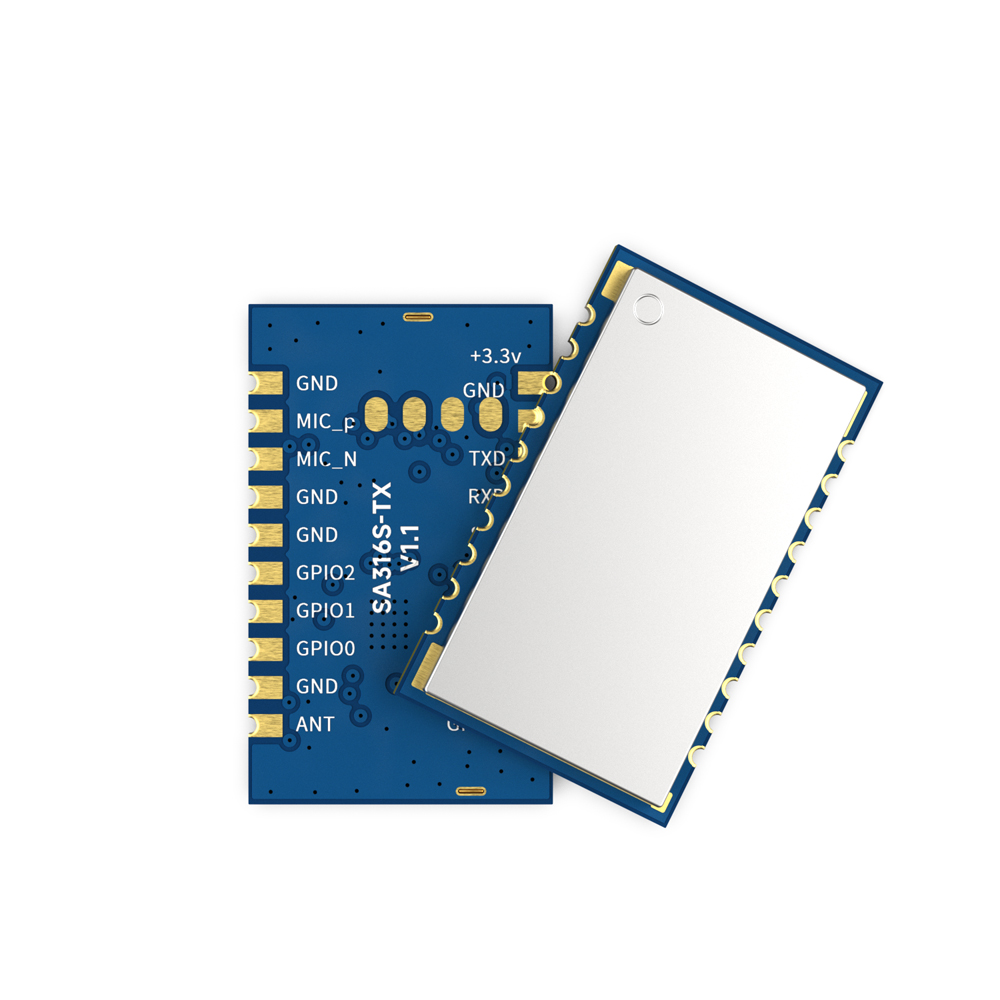

SA316S-TX模塊引腳

腳位編號	引腳定義	I/O	電平標準	描述
1	ANT	0		射頻信號輸出，接50歐天線
2、6、7、10、12、17	GND		0V	接電源負極
3	GPIO0	I/O	0-3.3V	內接音頻芯片的GPIO0，用I2S模式時，可配置成LRCK
4	GPIO1	I/O	0-3.3V	內接音頻芯片的GPIO1，用I2S模式時，可配置成SCK
5	GPIO2	I/O	0-3.3V	內接音頻芯片的GPIO2，用I2S模式時，可配置成MCLK
8	MIC_N	I		麥克風輸入負端，接地
9	MIC_P	I		麥克風輸入正端，（信號小于300mVrms內最佳）
11	VCC		+3.3V	電源正輸入（2.8V-3.6V，典型3.3V）
13	TXD	O	0-3.3V	串口數據輸出
14	RXD	I	0-3.3V	串口數據輸入
15	SET	I	0-3.3V	功能暫時保留
16	CS	I	0-3.3V	模塊休眠腳（低電平工作，高電平休眠）
18	LED	O	0-3.3V	輸出指示，發射信號時輸出高，不發射信號時輸出低
19	GPIO4	I/0	0-3.3V	內接音頻芯片的GPIO4
20	GPIO3	I/O	0-3.3V	內接音頻芯片的GPIO3，用I2S模式時可配置成SDIN

SA316F30

模塊引腳

腳位編號	引腳定義	I/O	電平標準	描述
1	TXD	O	0-3.3V	串口數據輸出
2	RXD	I	0-3.3V	串口數據輸入
3	SET	I	0-3.3V	功能暫時保留
4	CS	I	0-3.3V	模塊休眠腳（低電平工作，高電平休眠）
5	GPIO4	I/0	0-3.3V	內接音頻芯片的GPIO4
6	GPIO3	I/O	0-3.3V	內接音頻芯片的GPIO3，用I2S模式時可配置成SDIN
7	ANT	0		射頻信號輸出，接50歐天線
8.9,10,12	GND		0V	接電源負極
11	VCC		+3.3-5.0V	電源正輸入（+3.3V-5.0V，典型4.2V）
13	TXLED	O	0-3.3V	輸出指示，發射信號時輸出高，不發射信號時輸出低
14	GPIO2	I/O	0-3.3V	內接音頻芯片的GPIO2，用I2S模式時，可配置成MCLK
15	GPIO1	I/O	0-3.3V	內接音頻芯片的GPIO1，用I2S模式時，可配置成SCK
16	MIC_N	I		麥克風輸入負端，可接地
17	MIC_P	I		麥克風輸入正端，（信號小于200mVrms內最佳）
18	GPIO0	I/O	0-3.3V	內接音頻芯片的GPIO0，用I2S模式時，可配置成LRCK

SA316-RX

音頻模塊SA316-RX引腳定義

腳位編號	引腳定義	I/O	電平標準	描述
1	VCC		+3.3V	電源正輸入（2.8V-3.6V，典型3.3V）
2，7，9,13,16, 19,21,23,25,27	GND		0V	接電源負極
3	TXD	O	0-3.3V	串口數據輸出
4	RXD	I	0-3.3V	串口數據輸入
5	SET	I	0-3.3V	功能暫時保留
6	CS	I	0-3.3V	模塊休眠腳（低電平工作，高電平休眠）
8	LED	O	0-3.3V	輸出指示，收到信號后輸出高，無信號時變低
10	GPIO4	I/0	0-3.3V	內接音頻芯片的GPIO4
11	GPIO3	I/O	0-3.3V	內接音頻芯片的GPIO3，用I2S模式時可配置成MCLK
12	GPIO2	I/O	0-3.3V	內接音頻芯片的GPIO2，用I2S模式時，可配置成SDIO
15	ANT	I		射頻信號輸入，接50歐天線
17	GPIO1	I/O	0-3.3V	內接音頻芯片的GPIO1，用I2S模式時，可配置成SCK
18	GPIO0	I/O	0-3.3V	內接音頻芯片的GPIO0，用I2S模式時，可配置成LRCK
20	AOL+	O		芯片音頻輸出負端（最高600mVrms)
22	AOR+	0		芯片音頻輸出正端（最高600mVrms)
24	LOUL LOUT+	O		放大后的音頻輸出左聲道輸出，串連100UF電容后可直接驅動耳機
26	ROUT+	O		放大后的音頻輸出右聲道輸出，串連100UF電容后可直接驅動耳機
28	VOL_ADJ	I		懸空
