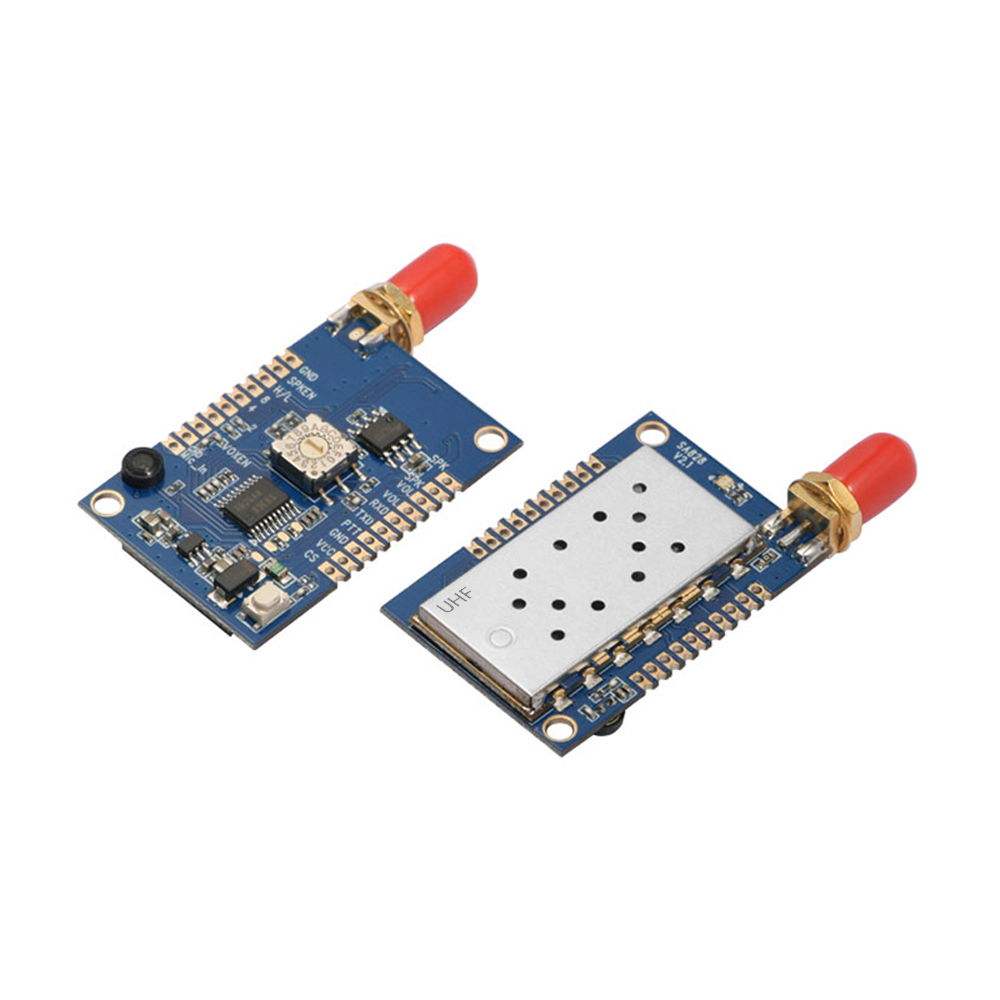

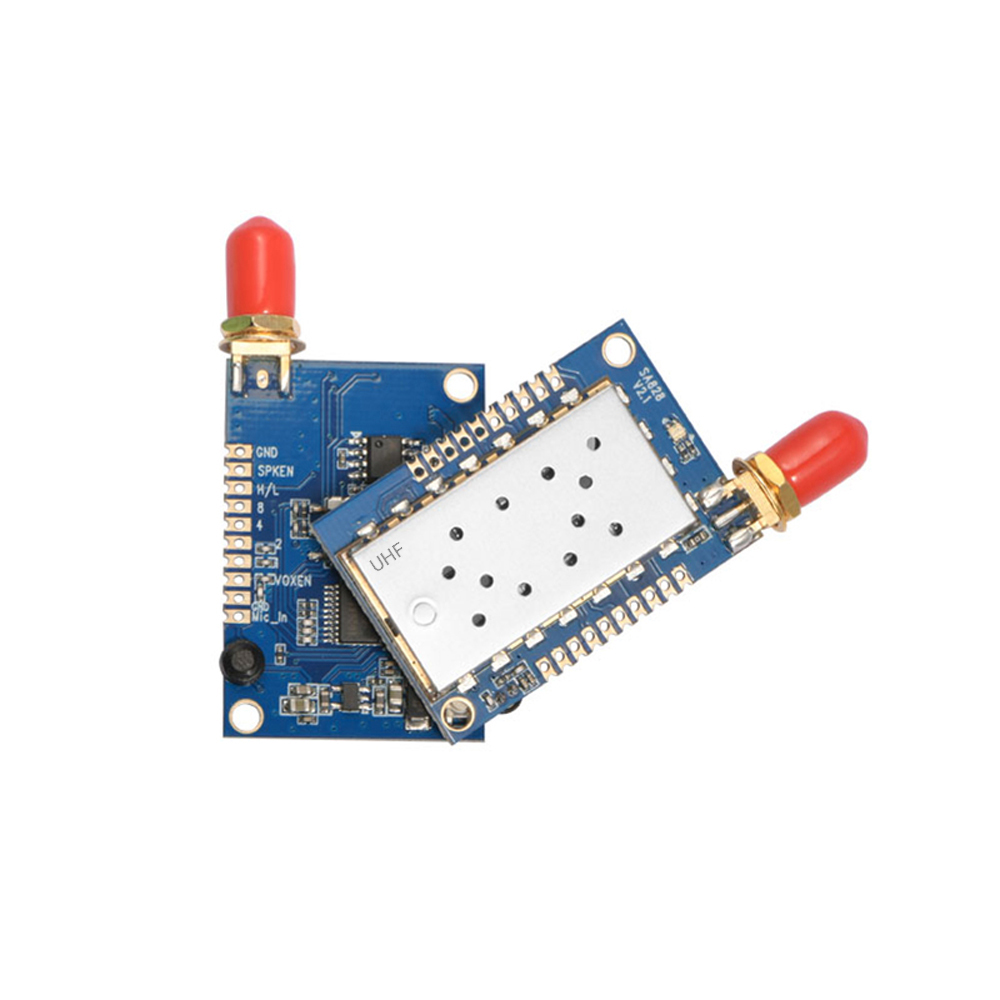

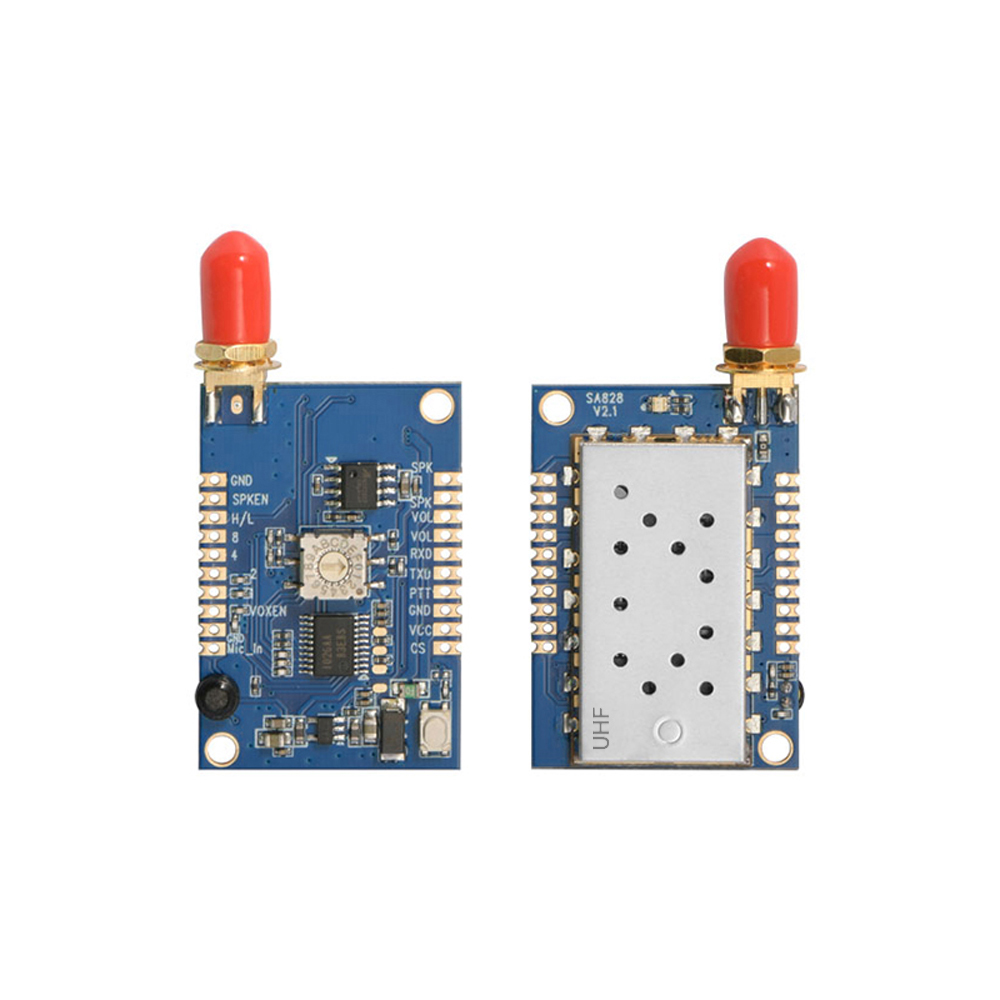

SA828：全功能對講機模塊 1.5W多頻段可選高性價比

SA828是一款性價比很高的全功能對講機模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，可用我司的PC軟件簡單快捷地設置模塊的啞音,收發頻率和靜躁等級等參數。用戶只需在此款模塊上外電源,喇叭和音頻電位器，即可作為有16種頻率通道可調的一個小型的對講機。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。SA828嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA828 1.5W全功能微型對講機模塊 V2.7.pdf

PC軟件：NiceRF PC_SA828.rar

其它附件：USB_PC驅動.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			≤3		uA
接收電流			60		mA
發射電流（高功率）			800	900	mA
發射電流（低功率）			350	450	mA
發 射射頻參數
工作頻率范圍	UHF	400	450	480	MHz
工作頻率范圍	VHF	134	150	174	MHz
發射功率（高功率）	@VCC=4.0V	30	31.5	32.5	dBm
發射功率（低功率）	@VCC=4.0V	25	26.5	28	dBm
調制靈敏度	@1.5KHz/2.5KHz頻偏		10		mV
音頻調制失真	@1.5KHz/2.5KHz頻偏		2	5	%
信噪比	@1.5KHz/2.5KHz頻偏	38	40	45	dB
鄰道功率	@12.5K offset		-60dBc		dBm
CTCSS調制頻偏		0.35	0.5	0.75	KHz
接收射頻參數
接收靈敏度	13dB輸出語音信吶比		-124		dBm
接收信噪比	@1.5KHz頻偏	45	50		dB
音頻輸出幅度			2		W
音頻輸出阻抗			8		OHm

產品特點

UHF頻段：400~480 MHz
VHF頻段：134~174 MHz 注：以上頻段二選一
發射接收頻率獨立
帶寬：12.5 / 25 KHz
輸出功率高達1.5W
開闊地傳輸距離為4-5公里
高接收靈敏度：-124dBm
高集成小體積
音量外接電位器調節
38級CTCSS模擬亞音頻碼（可用PC軟件和串口設制）
166級CDCSS數字亞音頻（可用PC軟件和串口設制）
8級靜噪
高低功率可選（500mW/ 1.5W）
寬范圍工作電壓：3.3-5.5 V
內置EEPROM，數據掉電保存
采用1ppm TCXO晶振，性能穩定

應用領域

小型對講機
無視對講系統
樓宇小區安防系統
戶外運動產品
音頻監聽系統

對講機模塊SA828的典型應用電路

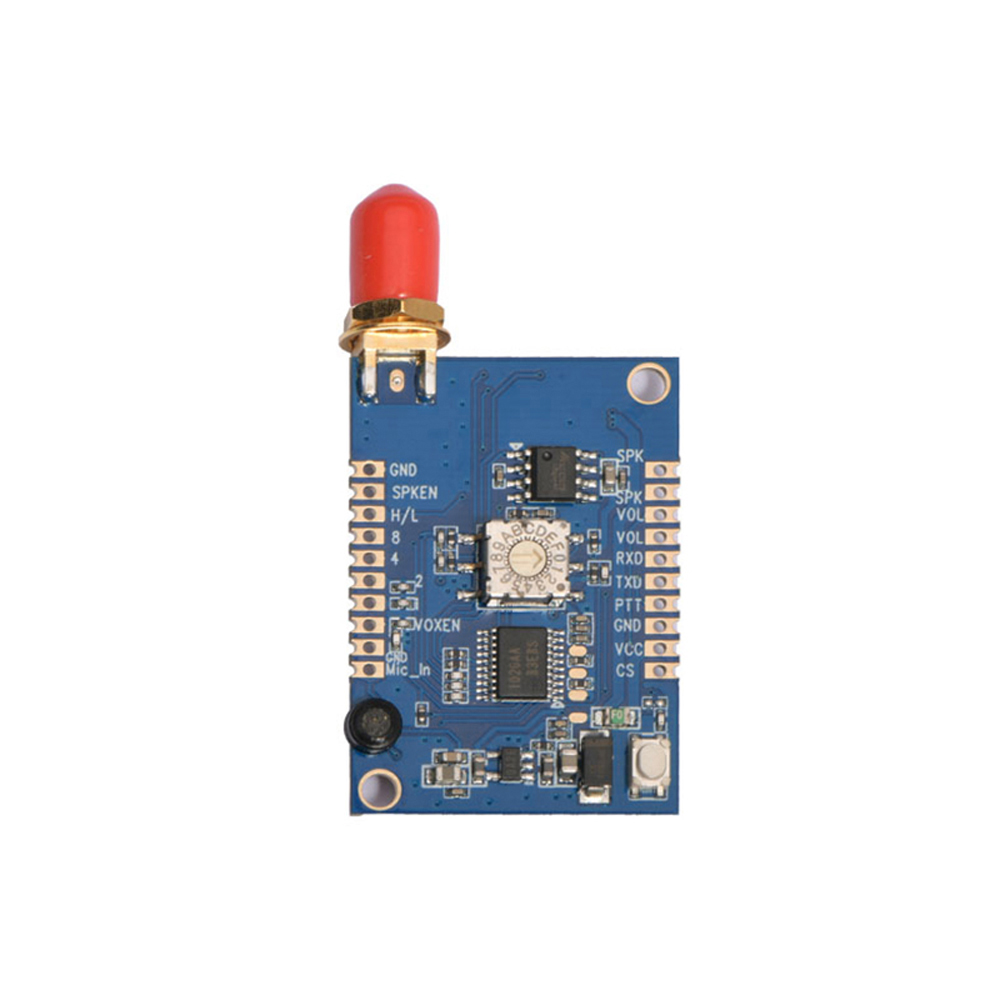

對講機模塊SA828的引腳定義

腳位編號	引腳定義	描述
1	MIC+	外接咪頭正極
2	MIC-	外接咪頭負極
3	VOXEN	聲控使能腳，接“0”有聲控功能 ,默認“1”輸出
4	1	頻率16通道8421編碼，第1位，默認“1”輸出
5	2	頻率16通道8421編碼，第2位，默認“1”輸出
6	8	頻率16通道8421編碼，第8位，默認“1”輸出
7	4	頻率16通道8421編碼，第4位，默認“1”輸出
8	H/L	RF高低功率引腳，接“0”為低功率，懸空為高功率,
9	SPKEN	接收信號指示腳，平時低電平，收到信號后轉為高電平
10,11,13,21	GND	接電源地
12	ANT	射頻信號輸出，外接50歐姆天線
14,15	SPK	音頻輸出腳，外接8歐2W喇叭
16,17	VOL	音頻音量調節腳，外接100K可調電位器
18	RXD	串口接收數據口
19	TXD	串口發送數據口
20	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
22	VCC	外接3.3～5V電源正極
23	CS	模塊休眠使能，“0”為休眠模式；“1”為正常工作，默認為正常工作

對講機模塊SA828的機械尺寸
