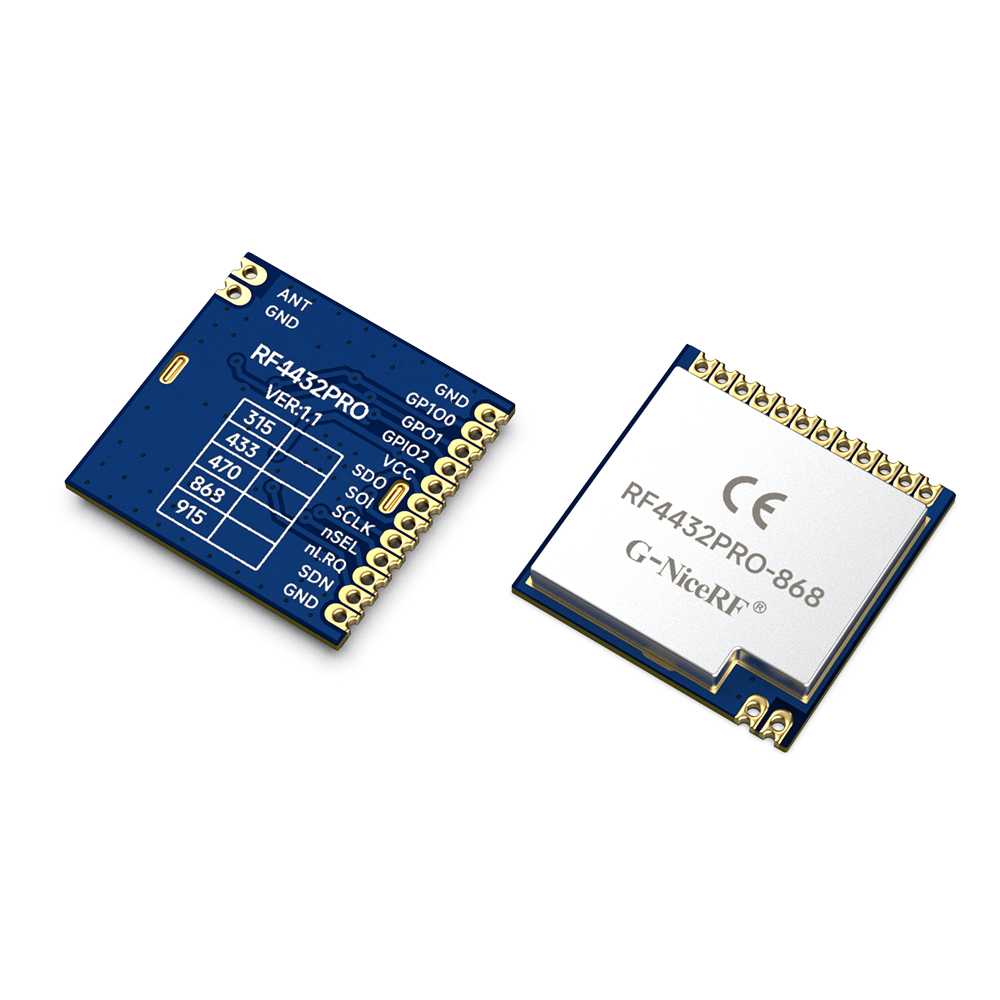

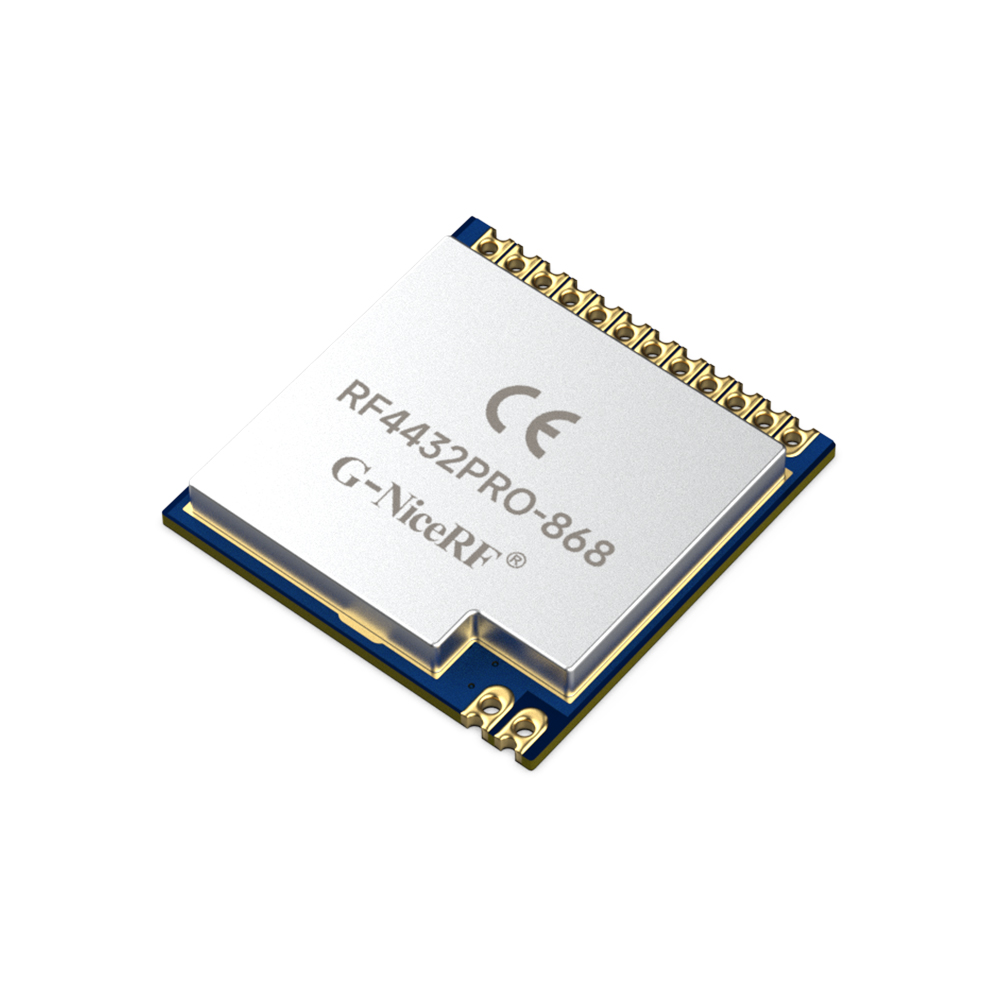

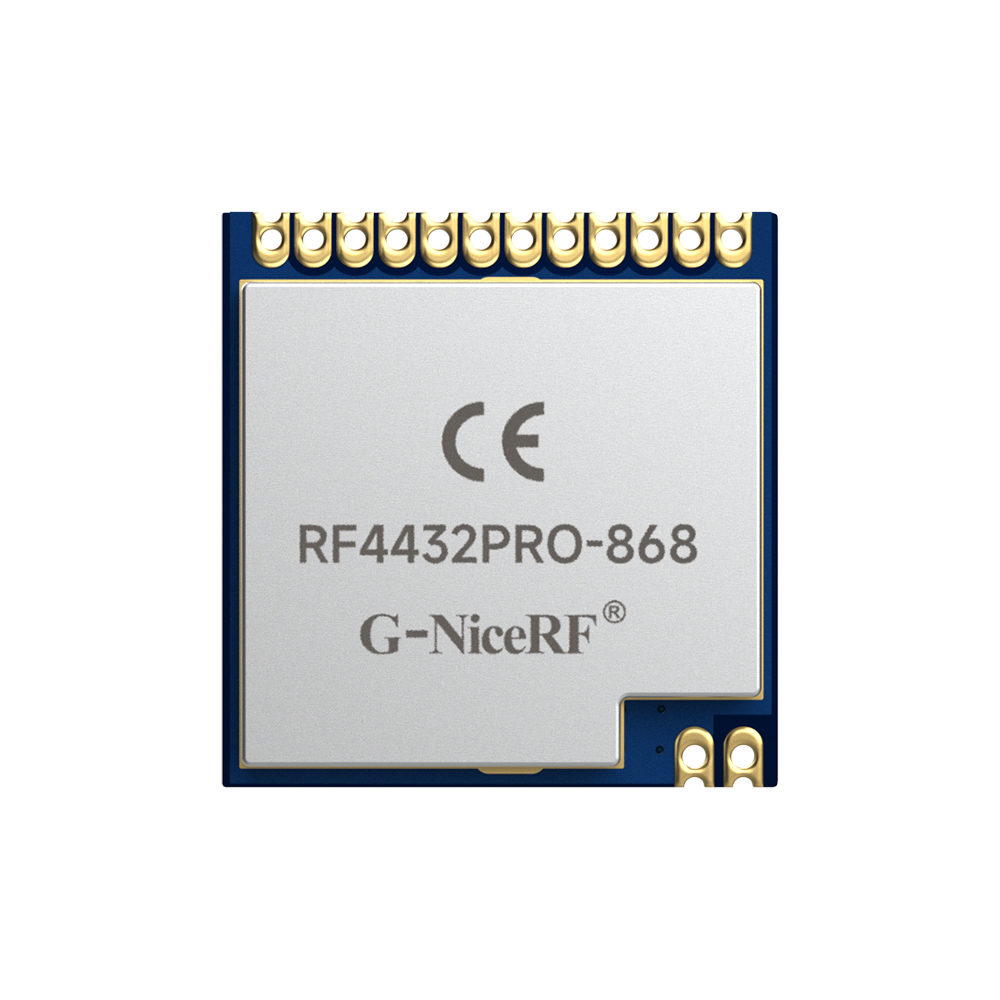

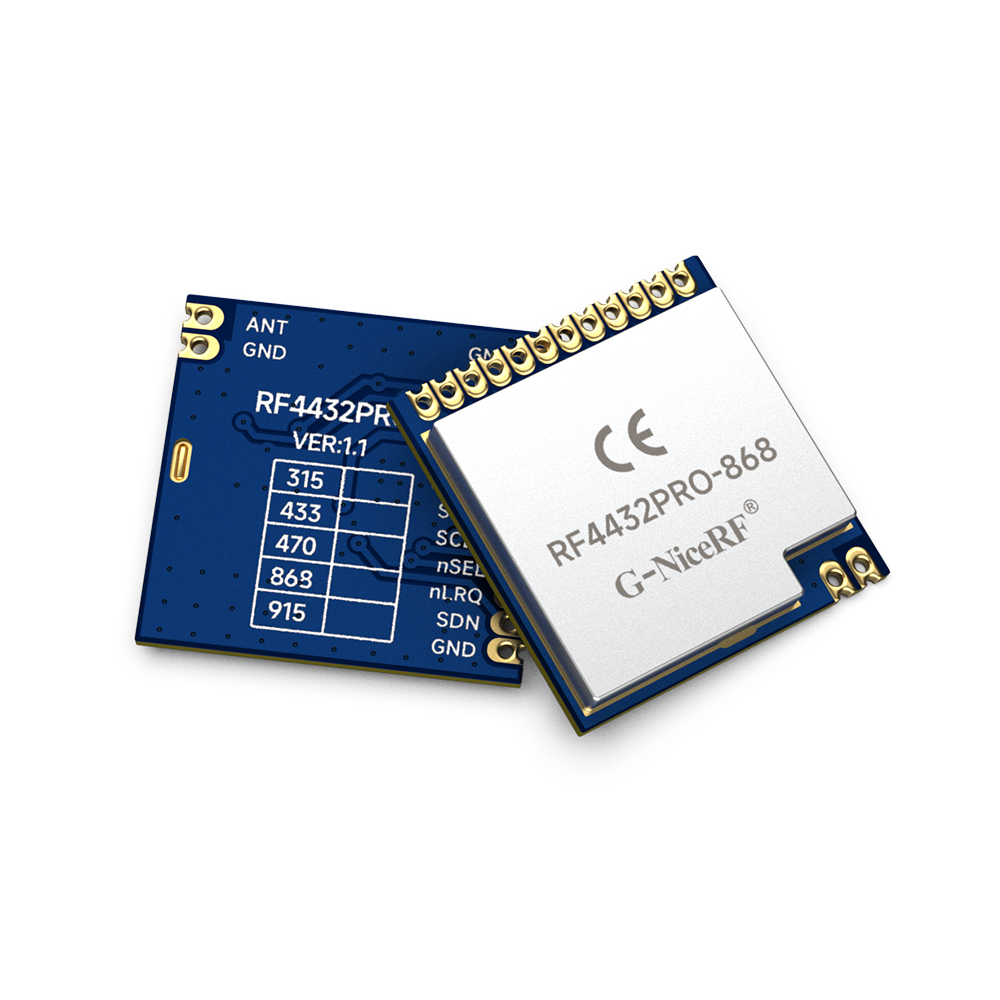

CE-RED認證 868MHz 工業級無線通信模塊 RF4432PRO

RF4432PRO-868無線通信模塊采用Silicon Lab的 si4432芯片，該模塊抗干擾性能好，并且具有極低的接收靈敏度（-121 dBm）,再加上業界領先的+20 dBm的輸出功率能保證擴大范圍和提高鏈路性能。
RF4432PRO-868模塊嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。并且RF4432PRO-868 還為客戶提供了CE認證版本，可以滿足客戶產品的不同需求，客戶在收發做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。

聯系我們

規格書&附件下載

產品規格書：RF4432系列 100mW工業級無線收發模塊 V3.2.pdf

示例代碼：4432 demo code.rar

認證報告：RF4432PRO-868 CE-RED.rar

其它附件：4431 4432-CH.rar

其它附件：4432例程.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.8	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		18.5		mA
發射電流		85		mA	@20dBm
體眠電流		< 1		uA
射頻參數
頻率范圍	838	868	898	MHz	@868MHz
調制速率	0.123		256	Kbps	FSK
發射功率范圍	1		20	dBm
接收靈敏度		-121		dBm	@Data rate=1.2Kbps

產品特點

頻率范圍：868MHz（可定制240-930MHz）
靈敏度高達 -121dBm
最大輸出功率：20dBm
數據傳輸率：0.123-256Kbps
FSK，GFSK和OOK調制模式
1.8-3.6 V供電
超低耗關機模式
數字接收信號強度指示(RSSI)
定時喚醒功能
天線自動匹配及雙向開關控制
可配置數據包結構
前同步信號檢測
64字節收發數據寄存器（FiFo）
低電能檢測
溫度感應和8位模數轉換器
工作溫度范圍：-40～ +85°C
集成穩壓器
跳頻功能
上電復位功能
內置晶體調整功能
30mA@+13dBm（發射）

應用領域

遙控器
遠程抄表
家庭安防報警
工業控制
家庭自動化遙測
個人數據記錄
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
無線PC外圍設備
標簽讀寫器

無線通信模塊RF4432PRO-868的典型應用電路

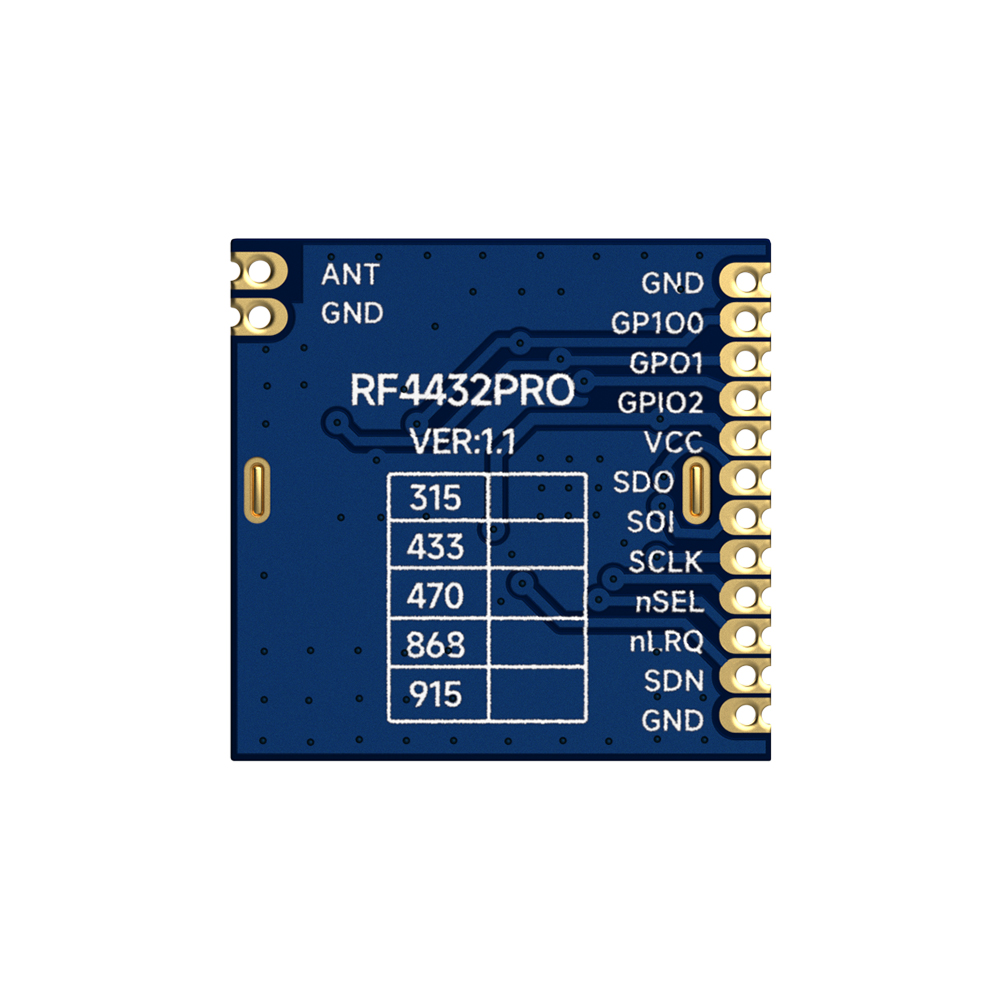

無線通信模塊RF4432PRO-868的引腳定義

腳位編號	引腳定義	描述
1	GND	接電源地
2	GPIO0	模塊內部已接發射開關的控制腳
3	GPIO1	模塊內部已接接收開關的控制腳
4	GPIO2	直接連芯片的GPIO2引腳
5	VCC	接電源正極3.3V
6	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
7	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
8	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能。
9	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
10	nIRQ	中斷輸出引腳
11	SDN	關閉輸入引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
12	GND	接電源地
13	GND	接電源地
14	ANT	接50歐的同軸天線

無線通信模塊RF4432PRO-868的機械尺寸
